【Unity】物理シェーダーベースのパーティクル向けシェーダー、Standard Particle Shader

f:id:tsubaki_t1:20170410012013j:plain

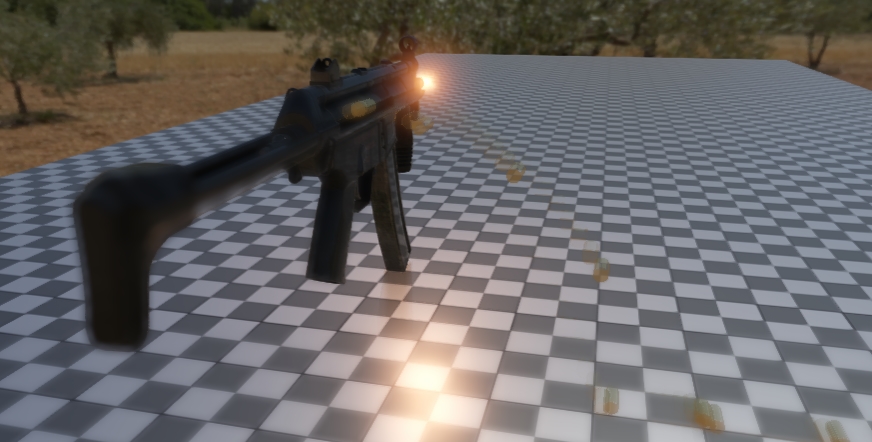

物理ベースシェーダー的なパーティクルエフェクトが作られたみたいです。

Standard Particle Shader

Standard Particle Shaderは、PBRベースなパーティクルシェーダーみたいです。

通常のStandard Shaderよりライティング周りを簡略化した代わりにパフォーマンスを得る感じなんじゃないかなと。

[Release] Standard Particle Shader



ソレ以外にも、幾つかパーティクルシステムに便利なオプションがあるみたいです。

  • アニメーションのテクスチャブレンディング
  • 照明のON/OFF
  • Depth Bufferによるフェード
  • Cameraによるフェード(カメラ距離によりフェード)
  • 屈折効果*1
  • 使用パラメータに基づいてVertex Streamsを自動設定

例えば下のテクスチャアニメーションのフレーム補間はアニメーションのテクスチャブレンディングの効果です。

特に時間をゆっくりにした時や、パーティクルに使用するテクスチャの枚数を制限したい場合に有効に見えます。

 Depth Bufferのフェードはこんな感じです。

f:id:tsubaki_t1:20170410015755j:plain

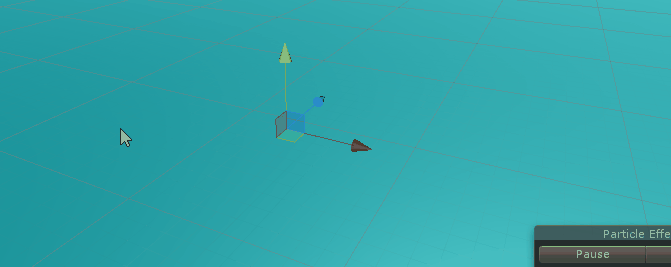

Camera Fadeはこんな感じです。
要するに近づくと消えます。

f:id:tsubaki_t1:20170410020105g:plain



また他のシェーダーから見ると

  • StandardShaderにあるMetaricやSmoothness のパラメータが使える
  • パーティクルモジュールで指定した色が使える(頂点カラーが使える)

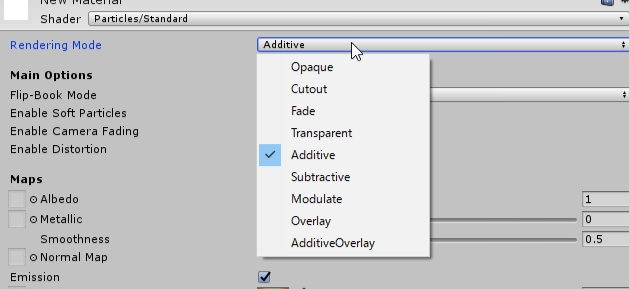

  • 不透明(Opaque)の他にも、FadeやTransparent、Aditive、Overlay等色々と使えるみたいです。
  • 動作するのは Unity 5.6 f2 からです

f:id:tsubaki_t1:20170410015450j:plain

Standard Shaderと同じようにUber Shaderみたいです。

フィードバックはこちら。

Particle System Previews

使用してみる

インポート

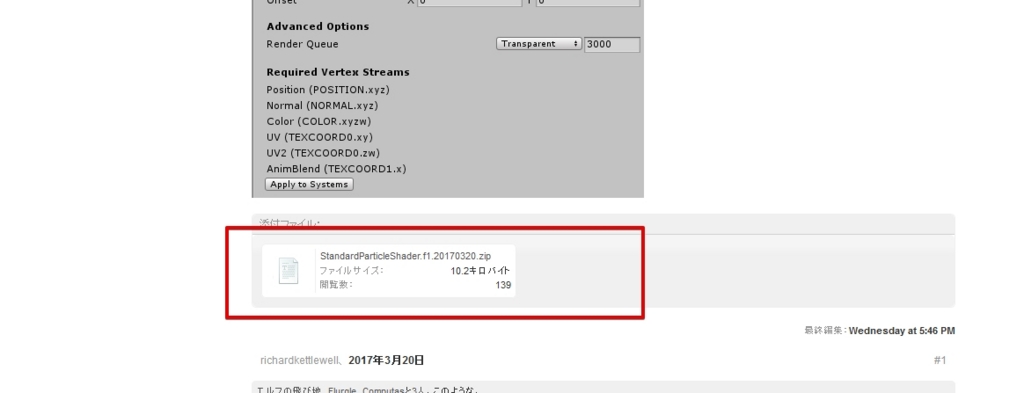

公開サイト( [Release] Standard Particle Shader )よりダウンロードします。

現在はフォーラムより入手する感じですが、今後は変わるかもしれません。例えばStandard Shaderに入って手軽に使えるようになったり、AssetStoreに入って面倒くさく余計な手間が増える等。

f:id:tsubaki_t1:20170410013308j:plain

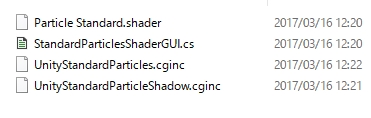

解凍後はプロジェクトにインポートします。

なお4/9現在のバージョンでは、インポート時に10分ほどUnityエディターが停止します。その内復帰しますが、インポート中は反応が無くなるので、その辺り注意です。

f:id:tsubaki_t1:20170410025547j:plain

マテリアルに適応

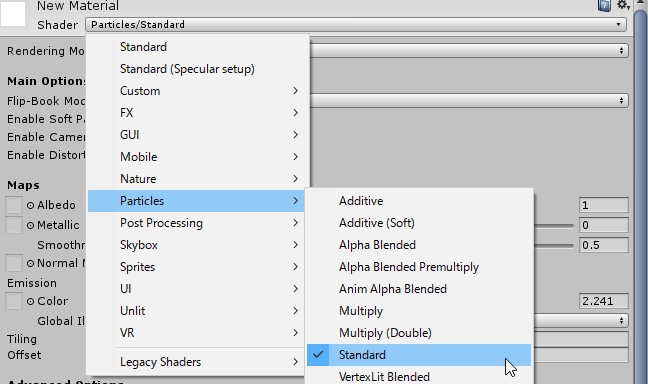

インポートしたらマテリアルに適応します。

f:id:tsubaki_t1:20170410020216j:plain

適応した物はParticleのRendererに設定です。

f:id:tsubaki_t1:20170410020308j:plain



設定する

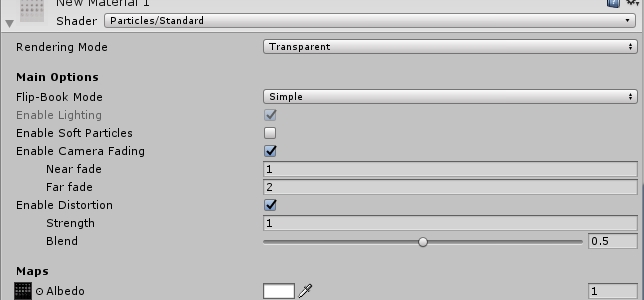

使用は、使うシェーダーのパラメータを設定するだけです

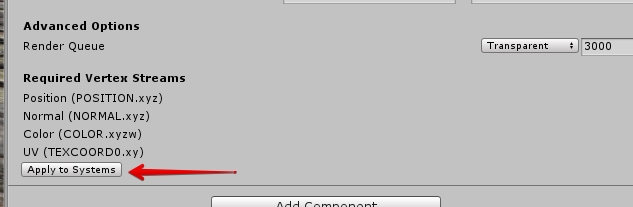

設定後、設定画面下にある「 Apply to Streamsボタン」を押すと、パーティクルに流し込むShader Stream設定項目が更新されます。

例えばLightingを使わないならNormalが削除される等。

f:id:tsubaki_t1:20170410020637j:plain

f:id:tsubaki_t1:20170410020732j:plain



例えばアニメーションのテクスチャブレンディングを行おうと思ったら、Flip Book ModeをSimpleからBlendへ変更して、Apply To Streamに変更すれば、ブレンドしてくれます。

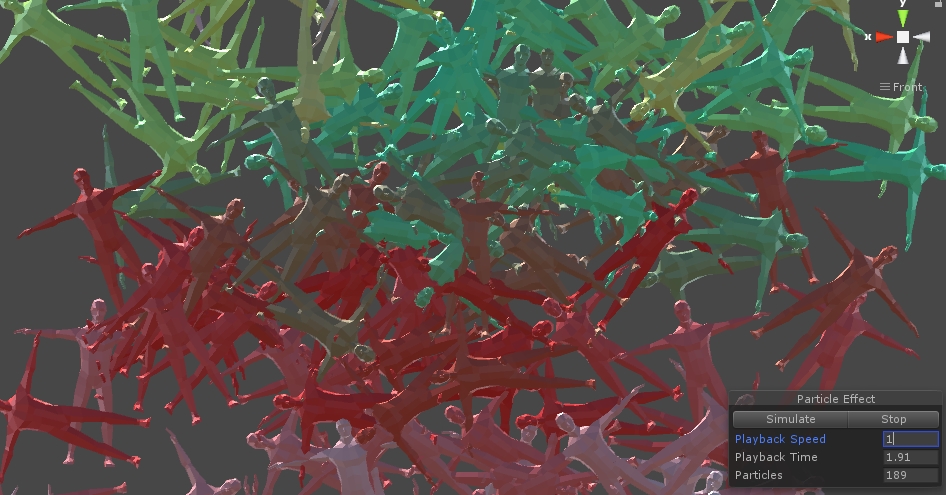

NormalMapやEmissionが使用出来る他、ModelにVertexの色を指定出来るのは中々に良いです。

f:id:tsubaki_t1:20170410025210j:plain

 感想

インポートで10分エディタが固まったのにはビビリましたが、好きかも
